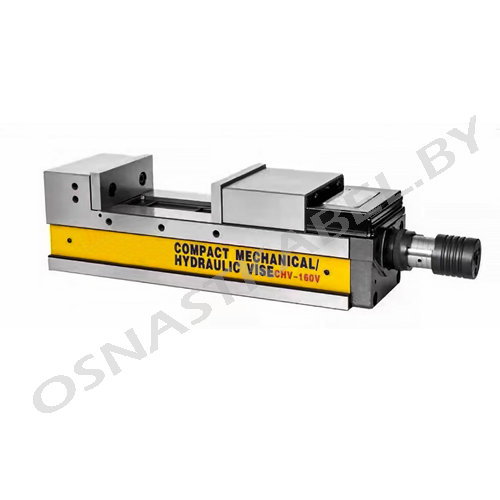

Тиски станочные гидравлические CHV-100V

Гидравлические станочные тиски CHV-100V — благодаря встроенному гидравлическому механизму обеспечивается высокое усилие зажима до 45 кН, что гарантирует надежную фиксацию деталей без перекосов и смещений.




Таблица точности тисков


Лист проверки точности тисков (Стандарт JIS)

№Объект проверкиСтандарт JIS (Класс 1)Фактический допуск
1Параллельность основания тисков и поверхности скольжения0.02 / 100 мм0.01 / 100 мм
2Параллельность верхней плоскости установленной детали0.05 / 100 мм0.03 / 100 мм
3Перпендикулярность направляющего паза основания к губкам0.02 / 100 мм0.015 / 100 мм
4Параллельность детали после фиксации (зажима)0.03 / 100 мм0.02 / 100 мм
5Взаимная параллельность рабочих поверхностей губок0.02 / 100 мм0.02 / 100 мм
6Перпендикулярность боковой стороны тисков к рабочему столу0.02 / 100 мм0.01 / 100 мм


Категория:

Описание и характеристики товара

Описание

Описание

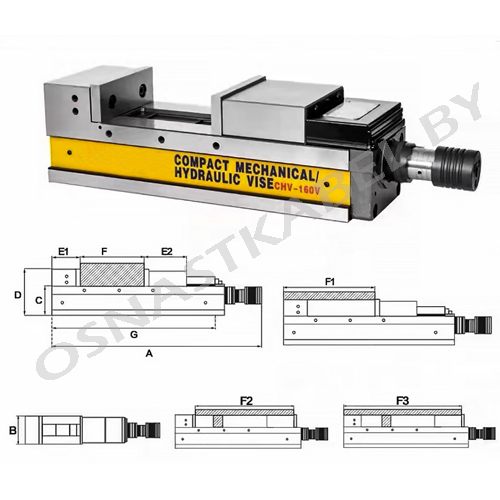

№МодельABCDE1E2FF1F2F3GВесСилаРазмеры
1CHV-100V5001008513081122120200245330340264000570x200x190
2CHV-130V5701309514587132180267312399405415000650x220x180
3CHV-160V660160105158102147240342387489500616500720x230x200
4CHV-200V750200105163105147320430470575580878000825x300x260

Изготовлены из высококачественной нержавеющей стали.
Ширина губок: 100 мм.
Диапазон зажима: 120-330 мм.
Размеры: 340 мм.
